Banda Transportadora Industrial

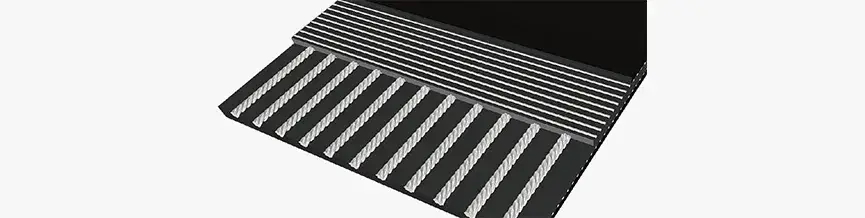

Banda / Correa Transportadora de Cable de Acero
Ideales para el transporte continuo de materiales a granel en pendientes pronunciadas, permitiendo inclinaciones desde 0° hasta 90°. Su diseño integral se compone de tres elementos clave: la banda base, los talones corrugados laterales y los listones transversales (camellos o diafragmas). Son la solución perfecta para optimizar espacios en puertos, plantas metalúrgicas, minería, generación de energía y la industria agroindustrial (granos).
Principales Ventajas

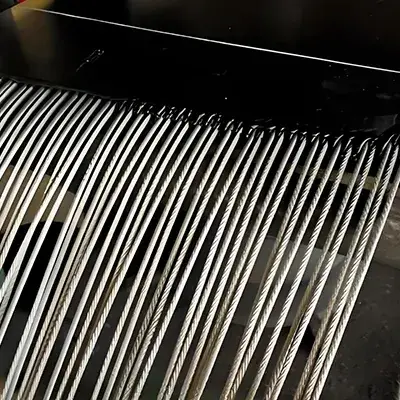

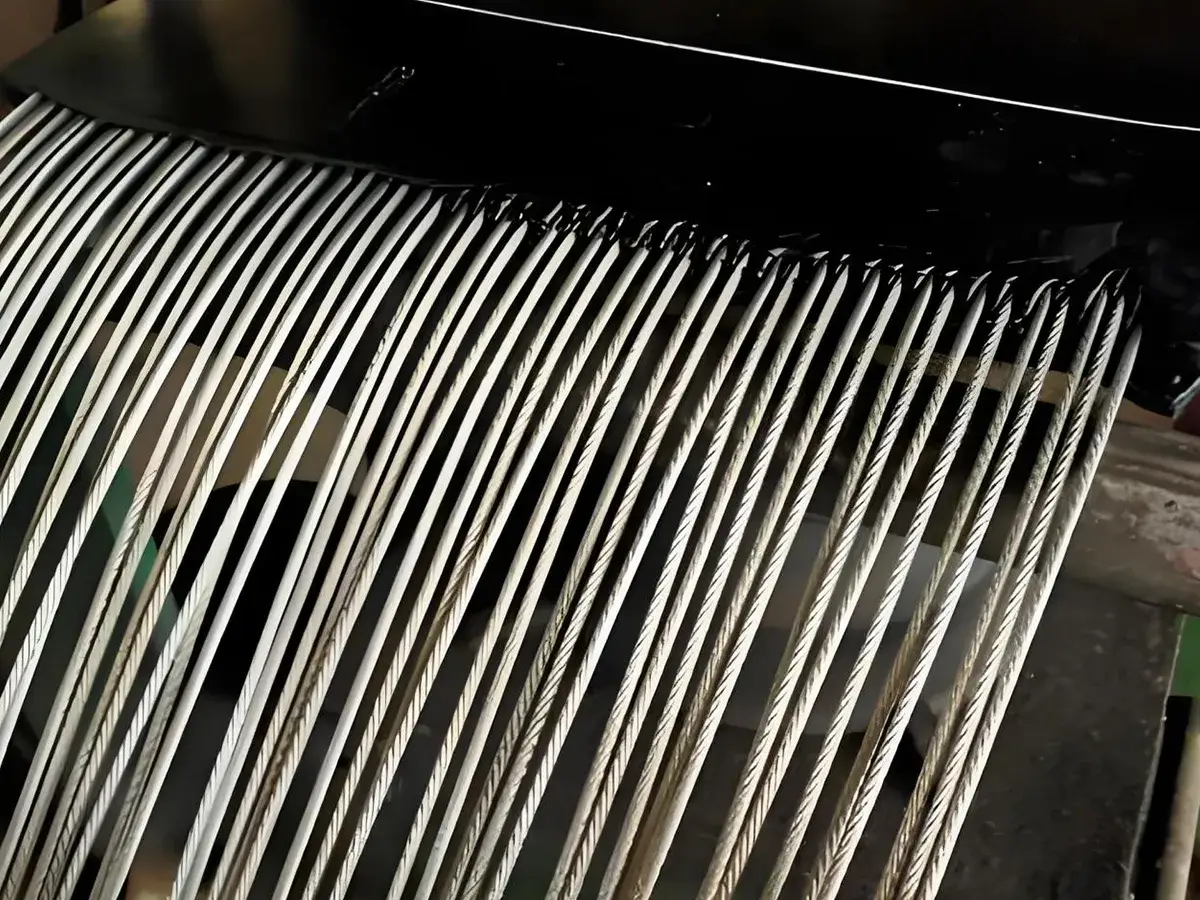

- Excelente Adhesión: Los cables de acero galvanizado se integran por completo con el caucho del núcleo mediante un proceso de penetración profunda, lo que previene eficazmente la separación entre capas.
- Compatibilidad con Sistemas de Monitoreo: La estructura metálica es totalmente compatible con sensores de bobina, sistemas de detección de desgarros por rayos X y tecnologías de inspección por microondas. Esto permite realizar diagnósticos no destructivos en línea y en tiempo real para advertir roturas de cables, deslizamientos de empalmes o rasgaduras longitudinales.
- Alta Resistencia al Impacto: Su densa red de cables longitudinales, combinada con cubiertas de caucho de alto rendimiento, absorbe la energía y amortigua los golpes, soportando de forma óptima la caída de materiales grandes y filosos en puntos de alta carga.
- Reparabilidad y Sostenibilidad: Si la cubierta exterior sufre desgaste pero los cables se mantienen intactos, la banda puede ser reencauchada y revulcanizada para extender su vida útil. Al concluir su ciclo operativo, sus componentes de metal y caucho conservan un alto valor de reciclaje.
Clasificación
- Según el Rendimiento de la Cubierta: Disponibles en versiones estándar, ignífugas (retardantes a la llama), anticongelantes (resistentes al frío), antidesgaste, termorresistentes (resistentes al calor) y resistentes a ácidos o álcalis.
- Según su Estructura Interna:
- Construcción estándar.
- Reforzadas transversalmente (antidesgarro): Incorporan una malla de protección adicional para mejorar el soporte de carga y evitar rasgaduras longitudinales, ideales para el transporte de mineral pesado y materiales a granel. - Nota: La calidad y el grado de la banda varían de acuerdo con el grosor y la densidad de las capas de cobertura.
-
La calidad de la banda transportadora varía según el grosor y la densidad del caucho de cobertura. -
Banda transportadora reforzada antidesgarro: Incorpora una malla resistente a los desgarros que mejora la capacidad de soporte de carga y previene las roturas longitudinales; se utiliza principalmente para el transporte de materiales pesados como el mineral.
Parámetros Técnicos
| Adherencia del Cable de Acero y Resistencia: | ||
| ST (Grado) | Adherencia, N/mm, GB9770-88 | Adherencia, N/mm, DIN22131-88 |
| ST600 | 54 | 60 |
| ST800 | 60 | 70 |
| ST1000 | 64 | 80 |
| ST1250 | 69 | 95 |
| ST1600 | 74 | 105 |
| ST2000 | 84 | 105 |
| ST2500 | 98 | 130 |
| ST3150 | 108 | 140 |
| ST4000 | 118 | 145 |
| ST4500 | 150 | |
| ST5000 | 165 | |
| ST5400 | 175 | |
| ST6300 | 180 | |
| Norma de ejecución: GB/T9770 (Estándar internacional): | |||||||||||||
| Grado del cable de acero ST | Grado del Cable de Acero | Ancho mm | Diámetro mínimo de polea mm |
||||||||||
| 2m | Diámetro del Cable Wm | Paso del Cable ±15mm | Espesor Cubierta Superior mm | Espesor Cubierta Inferior mm |
800 | 1000 | 1200 | 1400 | 1600 | 1800 | |||
| St630 | 630 | 3.00 | 10 | 5 | 5 | 75 | 95 | 113 | 133 | 151 | 500 | ||
| St800 | 800 | 3.50 | 10 | 5 | 5 | 75 | 95 | 113 | 133 | 151 | 171 | 500 | |
| St1000 | 1000 | 4.00 | 12 | 6 | 6 | 63 | 79 | 94 | 111 | 126 | 143 | 630 | |
| St1250 | 1250 | 4.50 | 12 | o | 6 | 63 | 79 | 94 | 111 | 126 | 143 | 800 | |
| St1600 | 1600 | 5.00 | 12 | 6 | 6 | 63 | 79 | 94 | 111 | 120 | 143 | 1000 | |
| St2000 | 2000 | 6.00 | 12 | 8 | 6 | 63 | 79 | 94 | 111 | 126 | 143 | 1000 | |
| St2500 | 2500 | 7.20 | 15 | 8 | 0 | 50 | 64 | 76 | 89 | 101 | 114 | 1250 | |
| St3150 | 3150 | 8.10 | 15 | 8 | 8 | 50 | 64 | 76 | 89 | 101 | 114 | 1400 | |
| St3500 | 3500 | 8.60 | 15 | 8 | 8 | 50 | 64 | 77 | 90 | 104 | 117 | 1600 | |
| St4000 | 4000 | 8.90 | 15 | 8 | 8 | 50 | 64 | 77 | 90 | 104 | 117 | 1600 | |
Diámetros Mínimos de Polea Recomendados para Transportadores con Bandas de Cable de Acero:
| ST (Grado) | Diámetro mínimo (mm) |
| ST630 | 800 |
| St800 | 800 |
| St1000 | 800 |
| ST1250 | 800 |
| ST1600 | 1000 |
| ST2000 | 1000 |
| ST2500 | 1250 |
| ST3150 | 1400 |
| ST3500 | 1400 |
| ST400 | 1400 |
| ST4500 | 1800 |
| ST5000 | 2000 |
| ST5400 | 2000 |
| ST6000 | 2000 |
Estándares de implementación y especificaciones clave para cintas transportadoras de cable de acero:
| Variedad | Estándares e Indicadores Clave |
| Tipo Estándar | GB/59770 DIN22131 JIS-L 6369:2000 |
| Tipo retardante de llamas | MT668 HG2539 ||Tipo DIN22131 JIS-K 6324:2000 |
| Tipo retardante de llamas general | HG2539 | Type DIN22103 DIN22121 |
| Tipo resistente a la llama/fuego | HG/T2297 ISO4195 |
| Tipo resistente al desgaste | La tasa de desgaste Shaoboer es menor o igual a 90mm³ |
| Tipo resistente al calor y al desgaste | Soporta temperaturas de hasta 125°C; la pérdida por abrasión Shore es menor o igual a 150mm³ |
| Tipo resistente a ácidos, álcalis y aceite | HG4-846 HG/T 3714-2003 RMA (MOR OF) |
| Tipo resistente al frío | Temperatura de fragilidad -20℃~-50℃ HG/T 3647-1999 |
| Tipo resistente al ozono | Concentración de ozono 50x10-6m³40℃/72h (No se agrieta) |

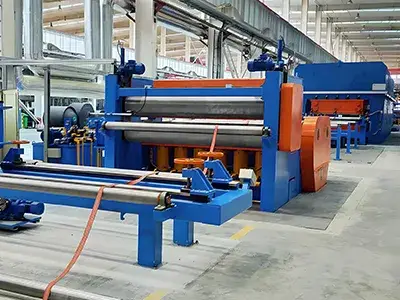

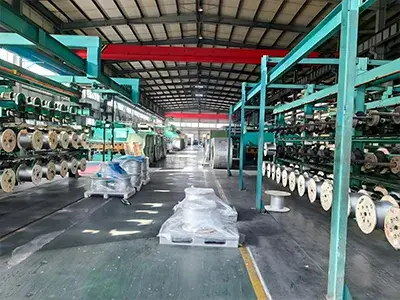

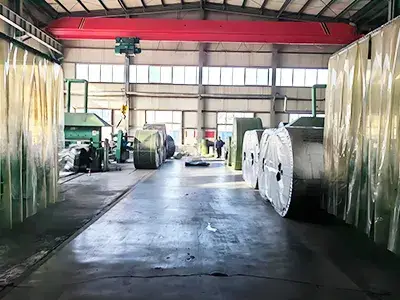

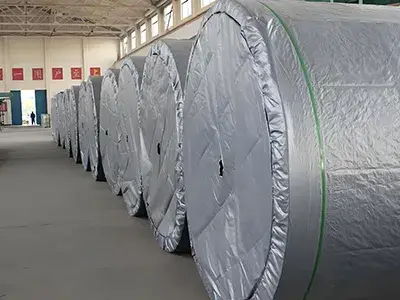

Taller de Producción

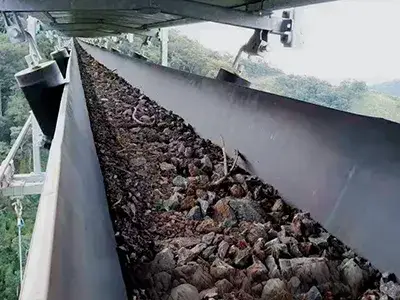

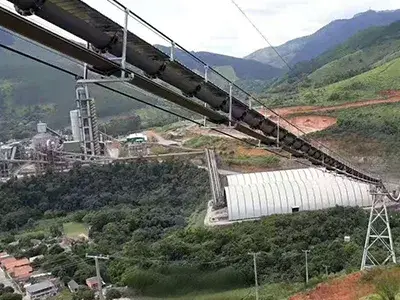

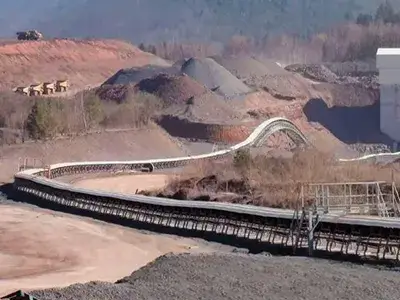

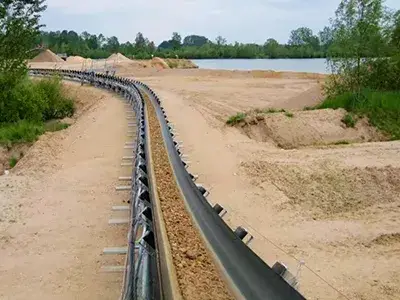

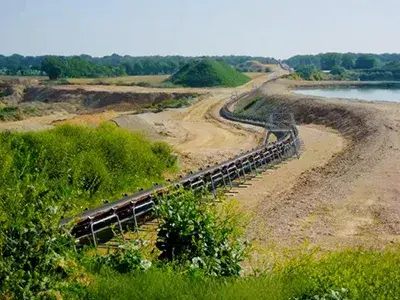

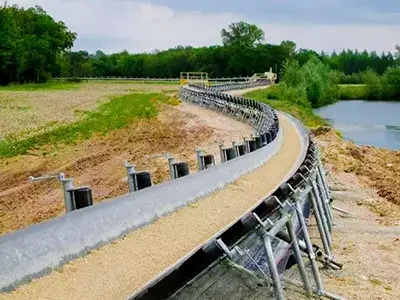

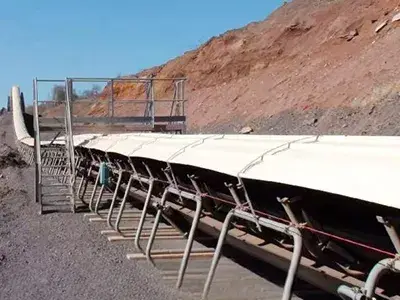

Sitio del Cliente
